SM_RK3568MI 評估板
主板產品規格書
?
?
????
產品簡介
?
SM_RK3568MI 系列工控主板是基于瑞芯微RK3568處理器開發。支持USB、 以太網、 ?LVDS LCD、 ?EDP LCD、TTL LCD、 ?DI/DO、 ?RS232、 ?RS485、CAN、 WIFI 等接口。適用于工業自動化控制、人機界面、 ?中小型醫療分析器等多種行業 應用。 ?內置獨立的 NPU ，可用于輕量級人工智能應用。
?
?
硬件特性
?
|
SM_RK3568??基礎參數 |
|
|
CPU |
RK3568 |
|
架構 |
4 ?核 ARM Cortex -A55 |
|
主頻 |
2.0GHz |
|
GPU |
Mali-G52 1 -Core-2EE |
|
RAM |
2G/4G DDR4 ?可選 |
|
ROM |
8G/16G/32G/64G/128G ???EMMC Flash ?可選 |
|
OS |
Android11.0?/?Linux4.4?kernel / Debian10 /Ubuntu18.04 |
|
工作溫度 |
-20℃ ~ 70℃ |
|
? LVDS |
20 ?針行業標準單 8 位LVDS接口， 最高支持 1366*768輸出 20 pin FPC 插件LVDS接口 30針行業標準雙路LVDS接口，最高支持1080P輸出 |
|
? EDP |
20 ?針行業標準雙路 ?EDP ?接口， 支持 1~2 通道模 式 ，最高支持1080P輸出 |
|
HDMI ?輸出 |
HDMI 2.0a標準顯示接口，最高支持4K輸出 |
|
? USB ?接口 |
2 ?個立式插接口 ( USB 3.0x1 ?和 ?USB 2.0x1) ?? 4 個橫插接口 (TYPE A) ?? 1個內置排針( USB 2.0) |
|
音頻接口 |
支持美標 4段耳麥一體3.5mm插座(左 -右 -地 -麥克) |
|
? 串 口 ? |
2 路 RS232，2 路 RS232/RS485 切換 ?(跳線帽切換白色 10pin 端子引出 6個TTL UART 口內置 ?(其中和 2 路 232 和 2 路485 復用) |
|
以太網接口 |
1 路 10/100/1000 Mbps 以太網口 |
|
TF |
自彈式TF卡插座，最高支持128GBTF卡 |
|
SIM 卡 |
1 路 ESIM接口 |
|
RTC |
1 路內置 |
|
? WIFI/BT |
內置高性能SDIO接口WiFi模塊，支持IEEE 802.11 b/g/n/ac，默認是單頻2.4GHz，可定制為雙 頻 |
|
? GPS 天線 |
1 路 ?(選配) 需更換 GPS 功能 4G 模塊 |
|
MiniPCI -E 4G |
行業標準 ?MiniPCI -E 4G ?模塊接口 |
|
? 背光控制 |
行業標準液晶屏背光控制接口， 支持背光開關和亮 度調節 |
|
? GPIO 接口 |
4 路 GPIO,IO 方向?yàn)檩斎胼敵隹膳渲茫?IO 電平為 5.0V； |
|
1 路 |
2.54mm 3P 綠色端子 DC24V 供電 |
|
? 電源輸入 |
最小值：12V@150mA ??典型值：24V@130mA ????最 大值：24V@330mA |
|
操作系統要求/版本 |
Android11.0 / Linux4.4 kernel / Debian10 / Ubuntu18.04 |
|
Emmc/NAND ?驅動 |
基本讀寫驅動 |
|
TF CARD |
TF/SD 卡驅動 |
|
串口驅動 |
基本驅動/485 半雙工收發 |
|
WM8960/聲卡驅動 |
音頻輸出驅動， 支持外擴輸入 、輸出驅動 |
|
USB ?驅動 |
USB HUB 2514 ?驅動 / USB Host & USB Slave 驅動 |
|
4G 模塊/型號 |
依據客戶要求，測試版本提供移遠 EC20 |
|
LCD |
LCD 顯示驅動/按客戶提供的樣品提供一款 |
|
CAN |
CAN 總線驅動 |
|
以太網 mac/phy ?驅動 |
10/100Mbps ?自適應 |
|
wifi ?驅動 |
連接熱點功能；分享wifi 網絡功能 |
|
BT 藍牙驅動 |
BT4.2 藍牙驅動 |
|
RTC ISL1208 時鐘驅動 |
更新掉電保持時鐘 |
|
SPI |
SPI 驅動 |
|
I2C |
I2C 驅動 |
|
固件升級 |
固件升級方式 ?USB 更新系統分區以及 app 分區 |
?
?

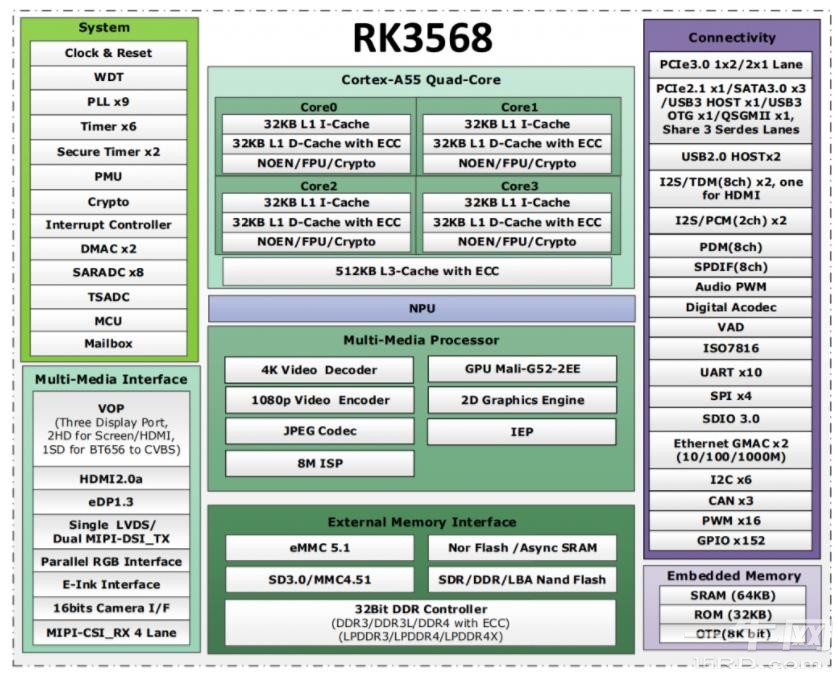

功能框圖
?
