產品簡介
?
? ?SM-SOM-LS1027A核心板采用NXP ?LS1027A高性能處理器開發，滿足輕量級邊緣計算需求。同時靈活的I/O接口配置和先進豐富的多媒體資源，方便客戶應用程序開發。開發板支持5路千兆以太網、CAN、UART、4G、WiFi、PCIe3.0、USB3.0等接口資源，最大限度發揮CPU資源。工業級設計，-20℃~+85℃寬溫運行，靜電、脈沖群、電氣隔離等防護措施確保其廣泛應用于各種領域，滿足智慧城市、工業互聯網、智能醫療、智慧交通、工業網關等應用的需求。
?
硬件特性
?
|
SM-SOM-LS1027A ?基礎參數 |
|
|
CPU |
NXP ?LS1027A |
|
架構 |
雙核ARM Cortex-A72 |
|
主頻 |
1.5GHz |
|
RAM |
2GBytes DDR4 |
|
ROM |
8GB eMMC |
|
OS |
基于NXP官方提供的OpenWrt，17.01及以上版本 |
|
工作溫度 |
-20℃~ 85℃ |
|
以太網接口 |
支持5路 1000M以太網RJ45接口輸出 |
|
USB 3.0接口 |
支持1路 USB3.0 Type-A 輸出接口，5V/1A供電 |
|
4G 模塊 |
支持1路 mini-PCIE接口的4G 全網通模塊 提供2個抽屜式標準卡座，滿足雙卡單待 |
|
wifi模塊 |
支持1路 wifi模塊，支持IEEE 802.11 a/b/g/n/ac 協議 無線傳輸速率最大滿足300Mbps+867Mbps 工作頻段：支持雙頻2.4G/5G |
|
GPS |
支持1路GPS |
|
CAN 接口 |
最多支持1路CAN2.0 接口輸出 輸出接口為3.5mm工業鳳凰端子（可選） CAN最大傳輸速率支持1Mbps |
|
UART接口 |
支持2路RS232接口輸出，1路帶流控，1路不帶 支持最大波特率115200，輸出接口為3.5mm工業鳳凰端子 支持2路RS485接口輸出，1路可掛載64個節點數。 支持最大波特率115200，輸出接口為3.5mm工業鳳凰端子 支持1路調試串口輸出，輸出接口為RJ45形式Console口 |
|
TF卡輸出 |
提供一路TF卡輸出接口，進行系統鏡像燒寫。 |
|
AI輸入 |
提供2路 AI輸入，用于支持2路模擬信號輸入檢測（4-20mA/0-5V直流信號輸入） 3.5mm鳳凰端子接口方式連接 |
|
DI輸入 |
提供2路 光耦隔離DI輸入，信號檢測：邏輯L（0-3VDC）/ 邏輯H(5-30VDC) 3.5mm鳳凰端子接口方式連接 |
|
DO輸出 |
提供2路 繼電器隔離DO輸出，Max= DC 30V/5A，AC=250V 3.5mm鳳凰端子接口方式連接 |
|
12V電壓輸出 |
提供1路12V@1A的輸出電源，對連接的子設備進行供電 輸出接口為5.08mm間距的2PIN鳳凰端子 |
|
復位按鍵 |
提供1個內凹式復位按鍵 |
|
加密芯片 |
提供1個 型號為AT88SC0104CA-SH的加密芯片設計位置，默認不焊接 |
|
RTC實時時鐘 |
提供1個RTC實時時鐘，采用法拉電容供電 |
|
接地螺絲 |
提供1個個接地螺絲位 |
|
LED指示燈 |
提供1個PWR（藍色指示燈，通電即點亮） 提供1個VPN（藍色指示燈） 提供1個Wi-Fi（藍色指示燈） 提供2個SIM1和SIM2(卡槽選擇藍色指示燈) 提供3個蜂窩信號（3級蜂窩藍色信號指示燈） |
|
操作系統要求/版本 |
基于NXP官方提供的OpenWrt，17.01及以上版本 |
|
Emmc 驅動 |
基本讀寫驅動 |
|
TF CARD |
TF卡驅動 |
|
串口驅動 |
基本RS232驅動/RS485半雙工收發驅動 |
|
CAN驅動 |
CAN接口驅動 |
|
USB3.0 驅動 |
USB3.0 驅動 |
|
USB 驅動 |
4G 模塊驅動 |
|
4G模塊/型號 |
WIFI模塊驅動 |
|
GPS驅動 |
GPS驅動 |
|
以太網mac/phy 驅動 |
1000M 以太網驅動 |
|
DI和DO |
DI和DO驅動 |
|
RTC |
RTC實時時鐘模塊驅動 |
|
LED 運行指示燈 |
閃爍1s 間隔 |
|
固件升級 |
固件升級方式：TF卡更新系統分區以及app分區 |
?
?
?

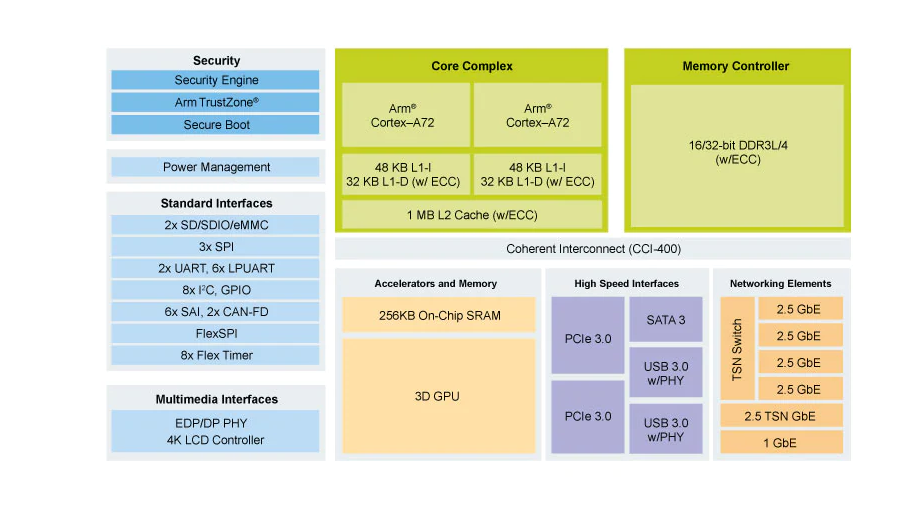

功能框圖
?
?
