SM-SOM-RK3568核心板

SM-SOM-RK3568系列工控主板是基于瑞芯微RK3568處理器開發。支持USB、以太網、LVDS LCD、EDP LCD、TTL LCD、DI/DO、RS232、RS485、CAN、WIFI等接口。適用于工業自動化控制、人機界面、中小型醫療分析器等多種行業應用。內置獨立的NPU，可用于輕量級人工智能應用。

申請試用

產品詳情資料下載產品視頻

SM-SOM-RK3568 核心板

主板產品規格書

????

產品簡介

? SM-SOM-RK3568系列工控主板是基于瑞芯微RK3568處理器開發。支持USB、以太網、LVDS LCD、EDP LCD、TTL LCD、DI/DO、RS232、RS485、CAN、WIFI等接口。適用于工業自動化控制、人機界面、中小型醫療分析器等多種行業應用。內置獨立的NPU，可用于輕量級人工智能應用。

硬件特性

SM-SOM-RK3568??基礎參數

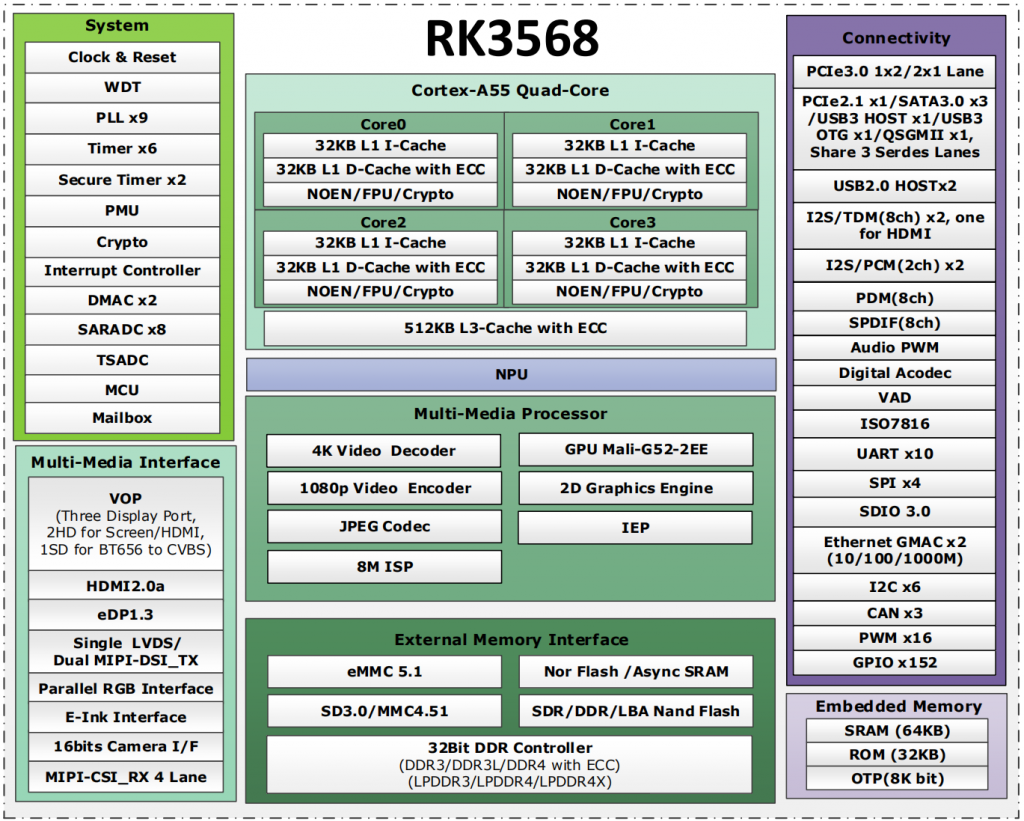

CPU	RK3568
架構	4 核ARM Cortex-A55
主頻	2.0GHz
GPU	Mali-G52 1-Core-2EE
RAM	2G/4G/8G DDR 可選
ROM	8G/16G/32G/64G EMMC Flash 可選
OS	Android11.0 / Linux4.4 kernel / Debian10 / Ubuntu18.04
工作溫度	-10℃~ 65℃
LVDS	20針行業標準單8位LVDS接口，最高支持1366*768 輸出 20 pin FPC插件 LVDS接口 30 針行業標準雙路 LVDS 接口，最高支持 1080P 輸出
EDP	20 針行業標準雙路 EDP 接口，支持 1~2通道模式，最高支持 1080P 輸出
HDMI 輸出	HDMI 2.0a 標準顯示接口，最高支持 4K 輸出
USB 接口	1 個立式插接口（USB 3.0x1）， 2個雙層USB A接口（4路USB 2.0 x TYPE A）， 1 個內置排針（USB 2.0）
音頻接口	支持美標 4 段耳麥一體 3.5mm 插座（左-右-地-麥克）
串口	1路RS232，2路RS232/RS485切換（跳線帽切換） 2 個 TTL UART口內置
SPI接口	2路 SPI接口
I2C接口	2路 I2C接口
PWM信號	2路 PWM信號輸出
千兆以太網接口	2路10/100/1000 Mbps以太網口
TF	自彈式 TF 卡插座，最高支持 128GB TF 卡
SIM卡	1路eSIM接口
RTC	1路內置
WIFI/BT	內置高性能 SDIO 接口 WiFi 模塊，支持 IEEE 802.11 b/g/n/ac，默認是單頻 2.4GHz，可定制為雙頻
GPS天線	1路（選配）需更換GPS功能4G模塊
MiniPCI-E 4G	行業標準 MiniPCI-E 4G 模塊接口
背光控制	行業標準液晶屏背光控制接口，支持背光開關和亮度調節
GPIO接口	4路DI 光耦輸入，4路DO 繼電器輸出；
1路	2.54mm 3P綠色端子 ?DC24V供電
電源輸入	最小值：12V/150mA ?典型值：24V/130mA ??最大值：24V/330mA
操作系統要求/版本	Android11.0 / Linux4.4 kernel / Debian10 / Ubuntu18.04
Emmc/NAND 驅動	基本讀寫驅動
TF CARD	TF/SD卡驅動
串口驅動	基本驅動/485半雙工收發
WM8960/聲卡驅動	音頻輸出驅動，支持外擴輸入、輸出驅動
USB 驅動	USB HUB 2514 驅動 / USB Host & USB Slave驅動
4G模塊/型號	依據客戶要求，測試版本提供移遠EC20
LCD	LCD顯示驅動/按客戶提供的樣品提供一款
CAN	CAN總線驅動
以太網mac/phy 驅動	10/100Mbps 自適應
wifi 驅動	連接熱點功能；分享wifi網絡功能
BT藍牙驅動	BT4.2藍牙驅動
RTC ISL1208時鐘驅動	更新掉電保持時鐘
SPI	SPI驅動
I2C	I2C驅動
固件升級	固件升級方式 USB更新系統分區以及app分區
